MAZDA MODEL CX-9 2016 Manual del propietario (in Spanish)

Black plate (471,1)

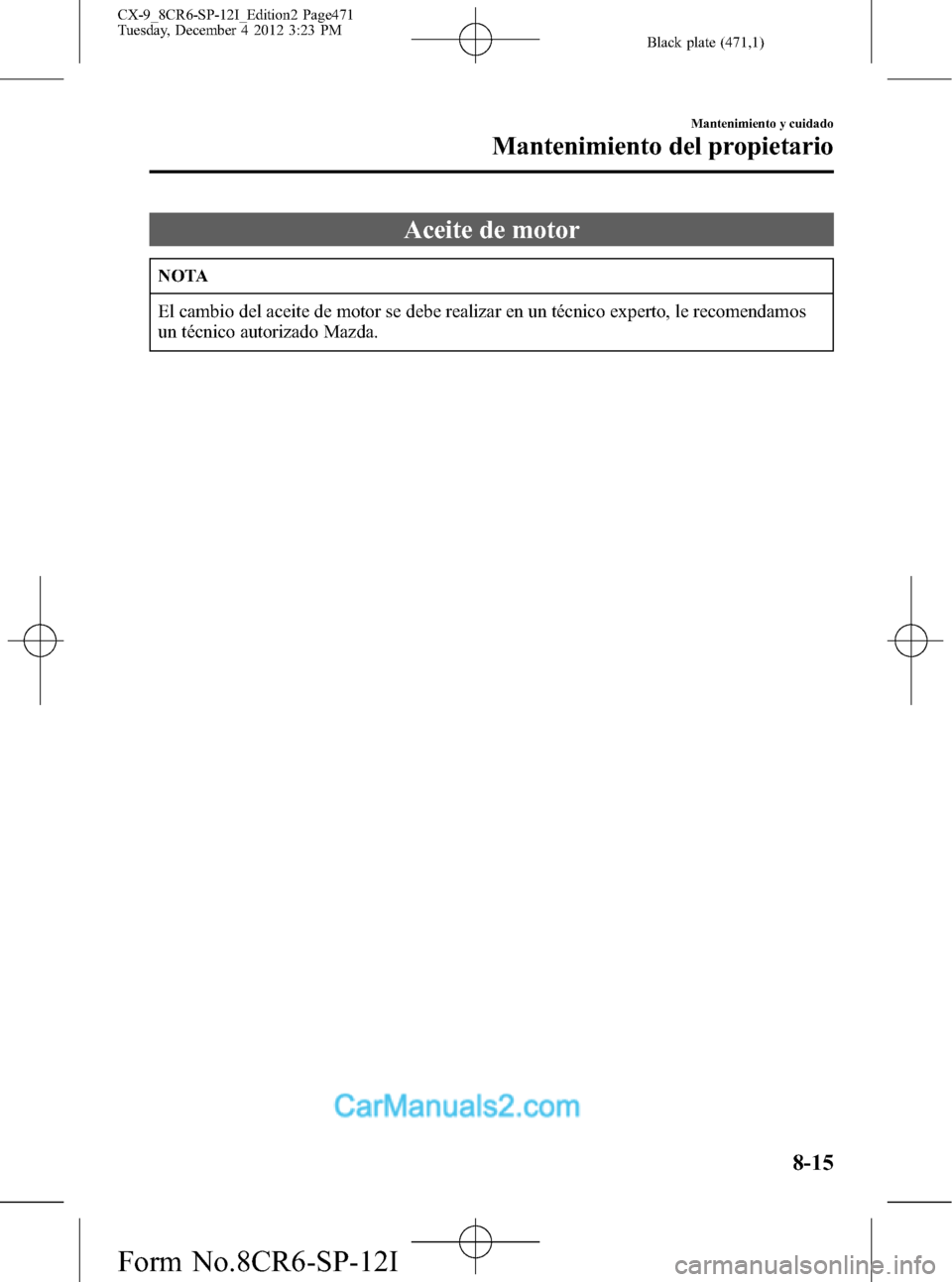

Aceite de motor
NOTA
El cambio del aceite de motor se debe realizar en un técnico experto, le recomendamos
un técnico autorizado Mazda.
Mantenimiento y cuidado
Mantenimiento del propietario
8-15
CX-9_8CR6-SP-12I_Edition2 Page471
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (472,1)

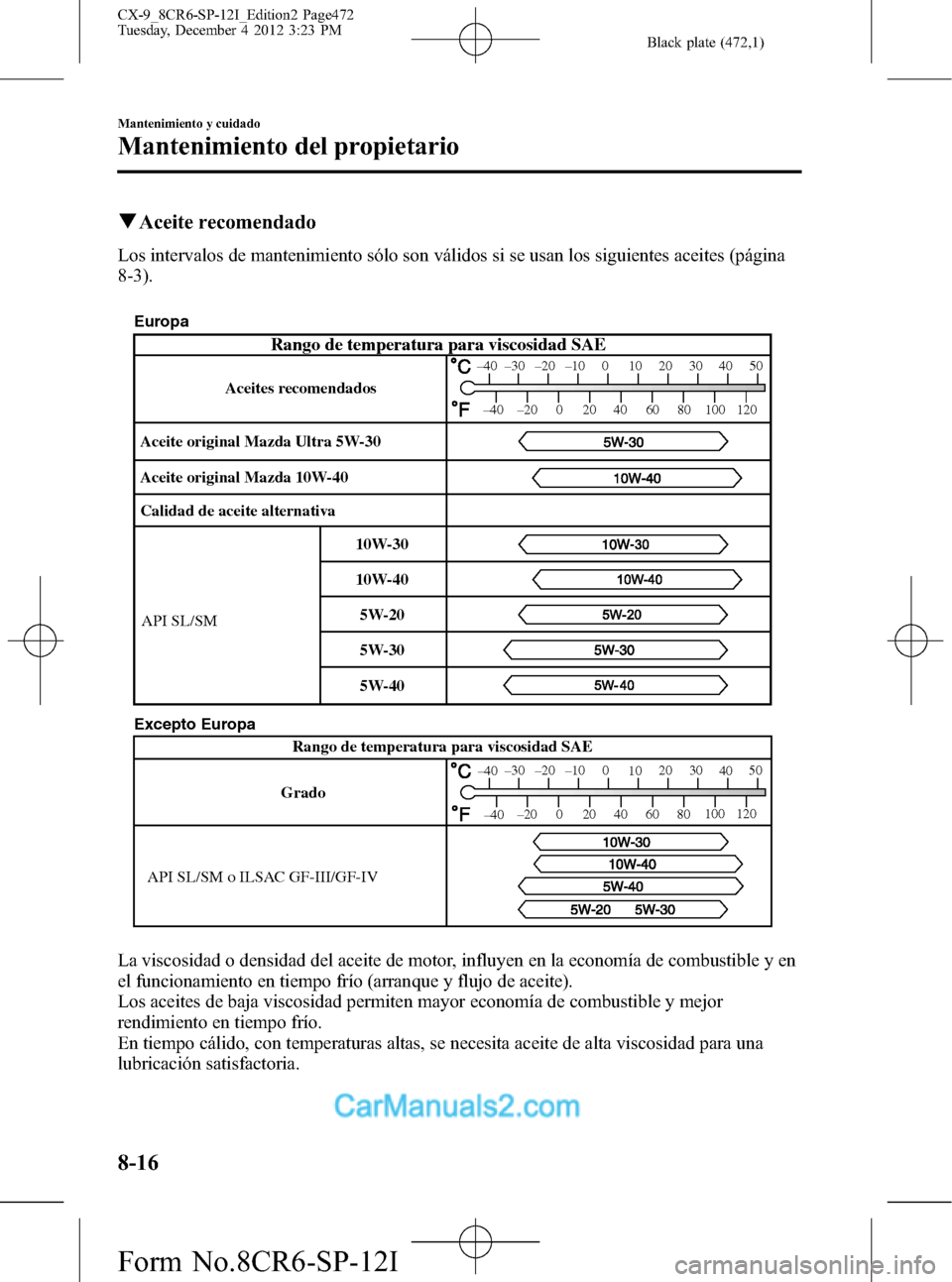

qAceite recomendado
Los intervalos de mantenimiento sólo son válidos si se usan los siguientes aceites (página
8-3).
Aceites recomendados
Aceite original Mazda Ultra 5W-30
Aceite original Mazda 10W-40
10W-30
10W-40
5W-20
5W-30
5W-40 Calidad de aceite alternativa
Rango de temperatura para viscosidad SAE
–20 0 20 40 60 80 100 120 –40 –40
–30 –20 –10 0 10 20 30 40 50
API SL/SM
GradoRango de temperatura para viscosidad SAE
API SL/SM o ILSAC GF-III/GF-IV
–30
–20 –10 0
1020 30
4050
–200
2040
60
80100 120
–40
–40
Europa
Excepto Europa
La viscosidad o densidad del aceite de motor, influyen en la economía de combustible y en
el funcionamiento en tiempo frío (arranque y flujo de aceite).
Los aceites de baja viscosidad permiten mayor economía de combustible y mejor
rendimiento en tiempo frío.
En tiempo cálido, con temperaturas altas, se necesita aceite de alta viscosidad para una
lubricación satisfactoria.
8-16
Mantenimiento y cuidado
Mantenimiento del propietario
CX-9_8CR6-SP-12I_Edition2 Page472
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (473,1)

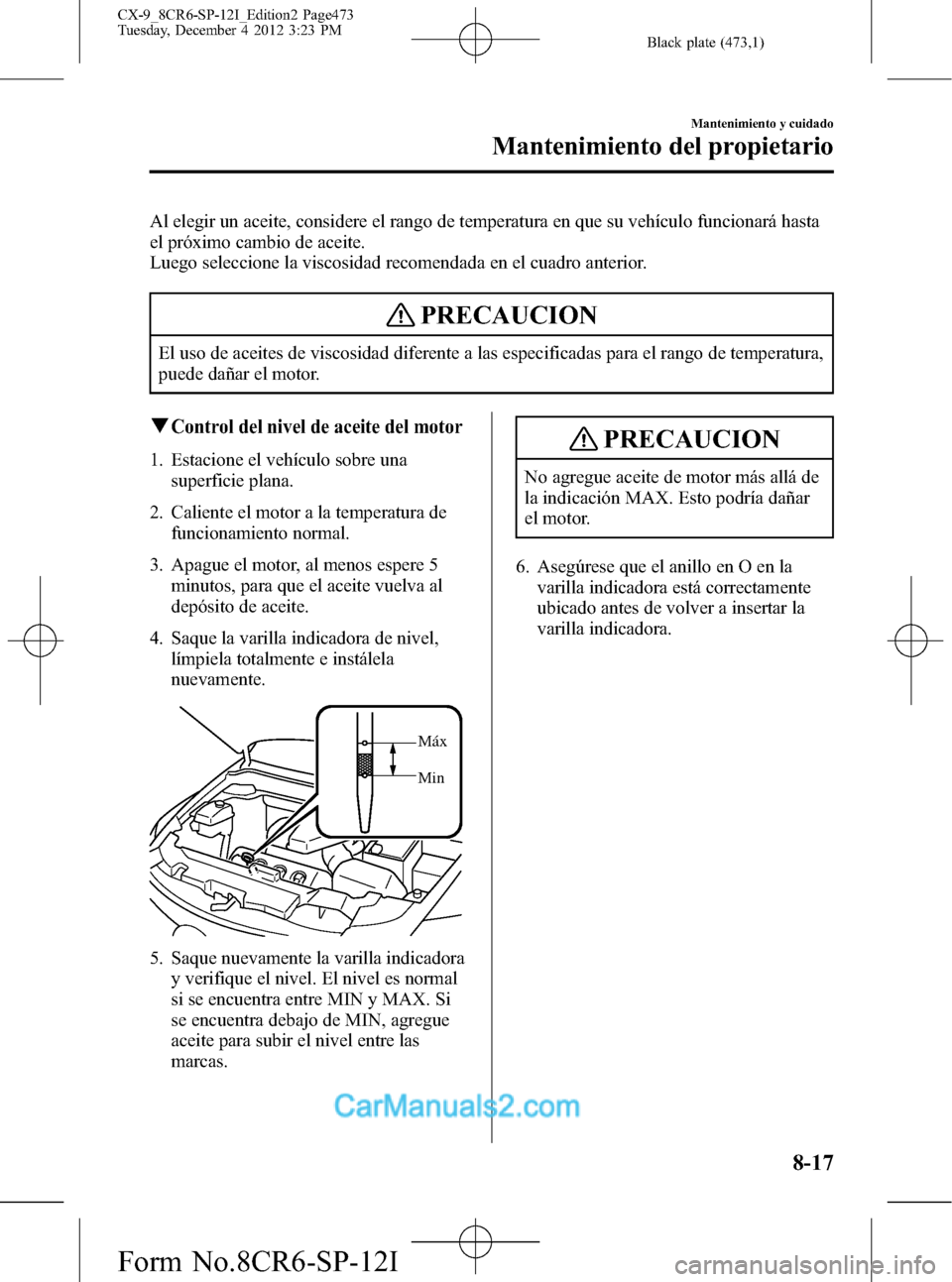

Al elegir un aceite, considere el rango de temperatura en que su vehículo funcionará hasta
el próximo cambio de aceite.
Luego seleccione la viscosidad recomendada en el cuadro anterior.
PRECAUCION
El uso de aceites de viscosidad diferente a las especificadas para el rango de temperatura,
puede dañar el motor.
qControl del nivel de aceite del motor
1. Estacione el vehículo sobre una
superficie plana.
2. Caliente el motor a la temperatura de
funcionamiento normal.
3. Apague el motor, al menos espere 5
minutos, para que el aceite vuelva al
depósito de aceite.
4. Saque la varilla indicadora de nivel,
límpiela totalmente e instálela
nuevamente.
Máx
Min
5. Saque nuevamente la varilla indicadora
y verifique el nivel. El nivel es normal
si se encuentra entre MIN y MAX. Si
se encuentra debajo de MIN, agregue
aceite para subir el nivel entre las
marcas.
PRECAUCION
No agregue aceite de motor más allá de
la indicación MAX. Esto podría dañar
el motor.
6. Asegúrese que el anillo en O en la
varilla indicadora está correctamente
ubicado antes de volver a insertar la
varilla indicadora.
Mantenimiento y cuidado
Mantenimiento del propietario
8-17
CX-9_8CR6-SP-12I_Edition2 Page473
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (474,1)

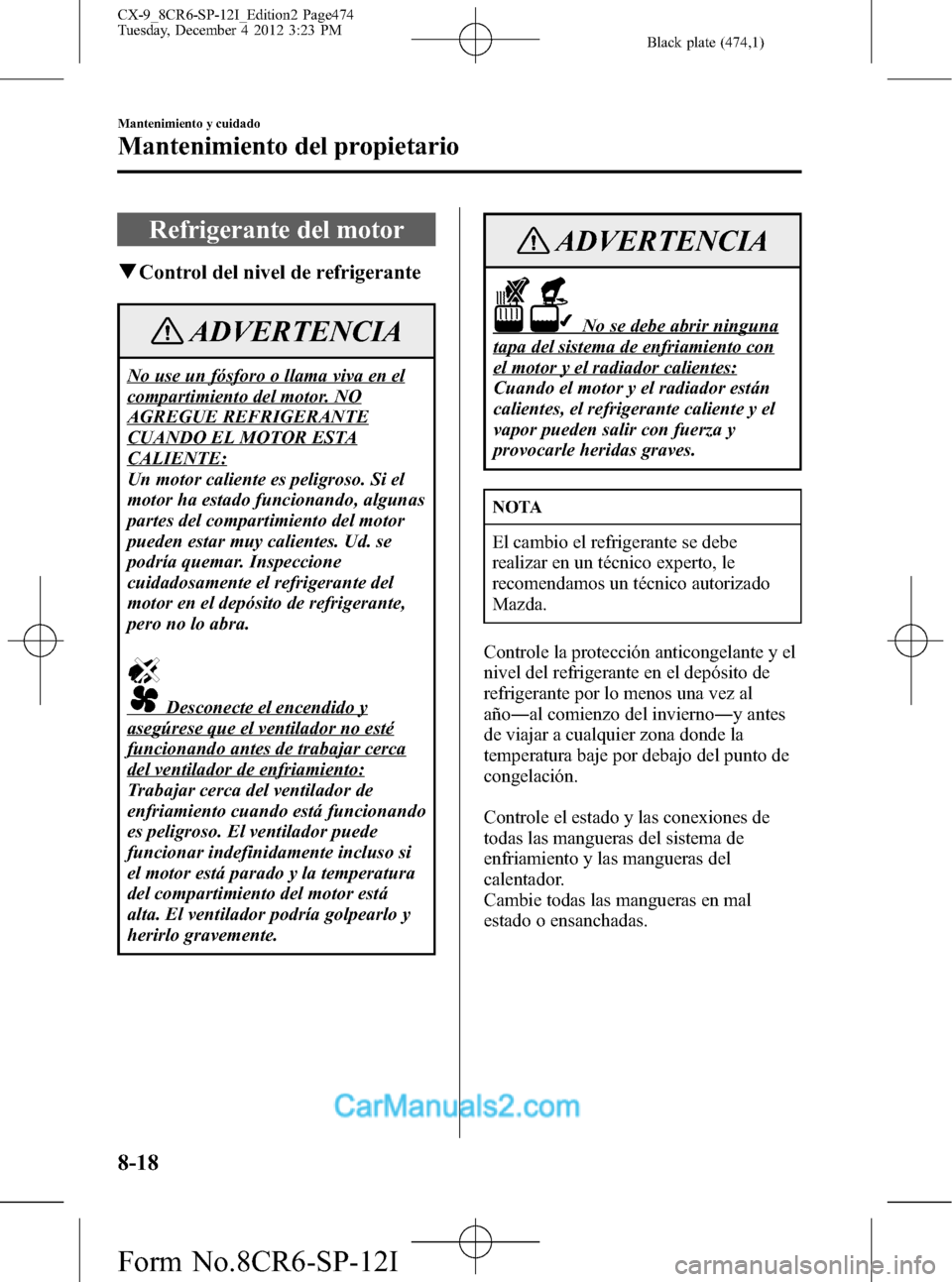

Refrigerante del motor
qControl del nivel de refrigerante
ADVERTENCIA
No use un fósforo o llama viva en el
compartimiento del motor. NO
AGREGUE REFRIGERANTE
CUANDO EL MOTOR ESTA
CALIENTE:
Un motor caliente es peligroso. Si el
motor ha estado funcionando, algunas
partes del compartimiento del motor
pueden estar muy calientes. Ud. se
podría quemar. Inspeccione
cuidadosamente el refrigerante del
motor en el depósito de refrigerante,
pero no lo abra.
Desconecte el encendido y
asegúrese que el ventilador no esté
funcionando antes de trabajar cerca
del ventilador de enfriamiento:
Trabajar cerca del ventilador de
enfriamiento cuando está funcionando
es peligroso. El ventilador puede
funcionar indefinidamente incluso si
el motor está parado y la temperatura
del compartimiento del motor está
alta. El ventilador podría golpearlo y
herirlo gravemente.
ADVERTENCIA
No se debe abrir ninguna
tapa del sistema de enfriamiento con
el motor y el radiador calientes:
Cuando el motor y el radiador están
calientes, el refrigerante caliente y el
vapor pueden salir con fuerza y
provocarle heridas graves.
NOTA
El cambio el refrigerante se debe
realizar en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Controle la protección anticongelante y el
nivel del refrigerante en el depósito de
refrigerante por lo menos una vez al
año―al comienzo del invierno―y antes
de viajar a cualquier zona donde la
temperatura baje por debajo del punto de
congelación.
Controle el estado y las conexiones de
todas las mangueras del sistema de
enfriamiento y las mangueras del
calentador.
Cambie todas las mangueras en mal
estado o ensanchadas.
8-18
Mantenimiento y cuidado
Mantenimiento del propietario
CX-9_8CR6-SP-12I_Edition2 Page474
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (475,1)

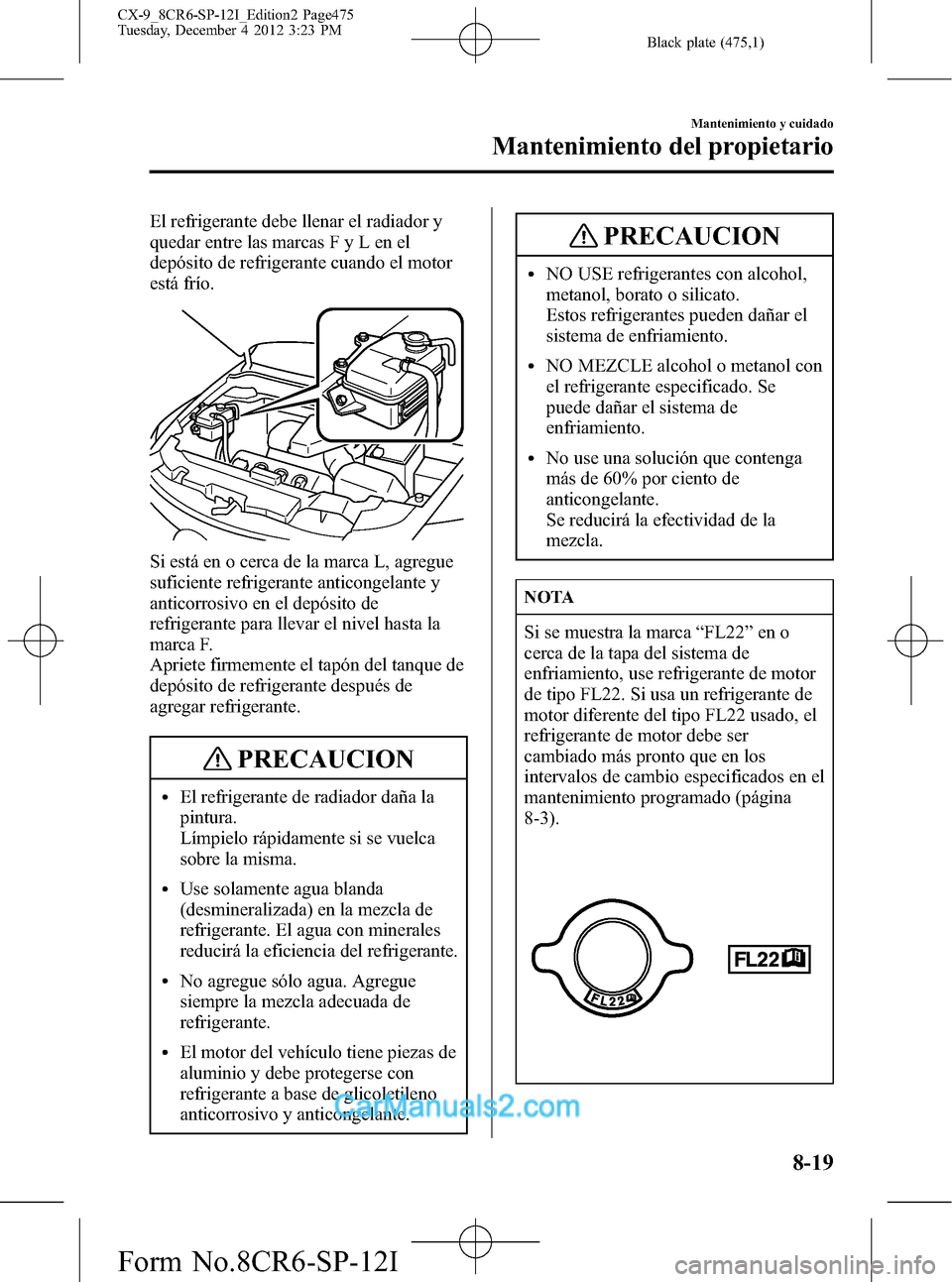

El refrigerante debe llenar el radiador y
quedar entre las marcas F y L en el
depósito de refrigerante cuando el motor
está frío.
Si está en o cerca de la marca L, agregue
suficiente refrigerante anticongelante y
anticorrosivo en el depósito de
refrigerante para llevar el nivel hasta la
marca F.
Apriete firmemente el tapón del tanque de
depósito de refrigerante después de
agregar refrigerante.
PRECAUCION
lEl refrigerante de radiador daña la
pintura.
Límpielo rápidamente si se vuelca
sobre la misma.
lUse solamente agua blanda
(desmineralizada) en la mezcla de
refrigerante. El agua con minerales
reducirá la eficiencia del refrigerante.
lNo agregue sólo agua. Agregue
siempre la mezcla adecuada de
refrigerante.
lEl motor del vehículo tiene piezas de
aluminio y debe protegerse con
refrigerante a base de glicoletileno
anticorrosivo y anticongelante.
PRECAUCION
lNO USE refrigerantes con alcohol,
metanol, borato o silicato.
Estos refrigerantes pueden dañar el
sistema de enfriamiento.
lNO MEZCLE alcohol o metanol con
el refrigerante especificado. Se
puede dañar el sistema de
enfriamiento.
lNo use una solución que contenga
más de 60% por ciento de
anticongelante.
Se reducirá la efectividad de la
mezcla.
NOTA
Si se muestra la marca“FL22”en o
cerca de la tapa del sistema de
enfriamiento, use refrigerante de motor
de tipo FL22. Si usa un refrigerante de
motor diferente del tipo FL22 usado, el
refrigerante de motor debe ser
cambiado más pronto que en los
intervalos de cambio especificados en el
mantenimiento programado (página
8-3).
Mantenimiento y cuidado
Mantenimiento del propietario
8-19
CX-9_8CR6-SP-12I_Edition2 Page475
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (476,1)

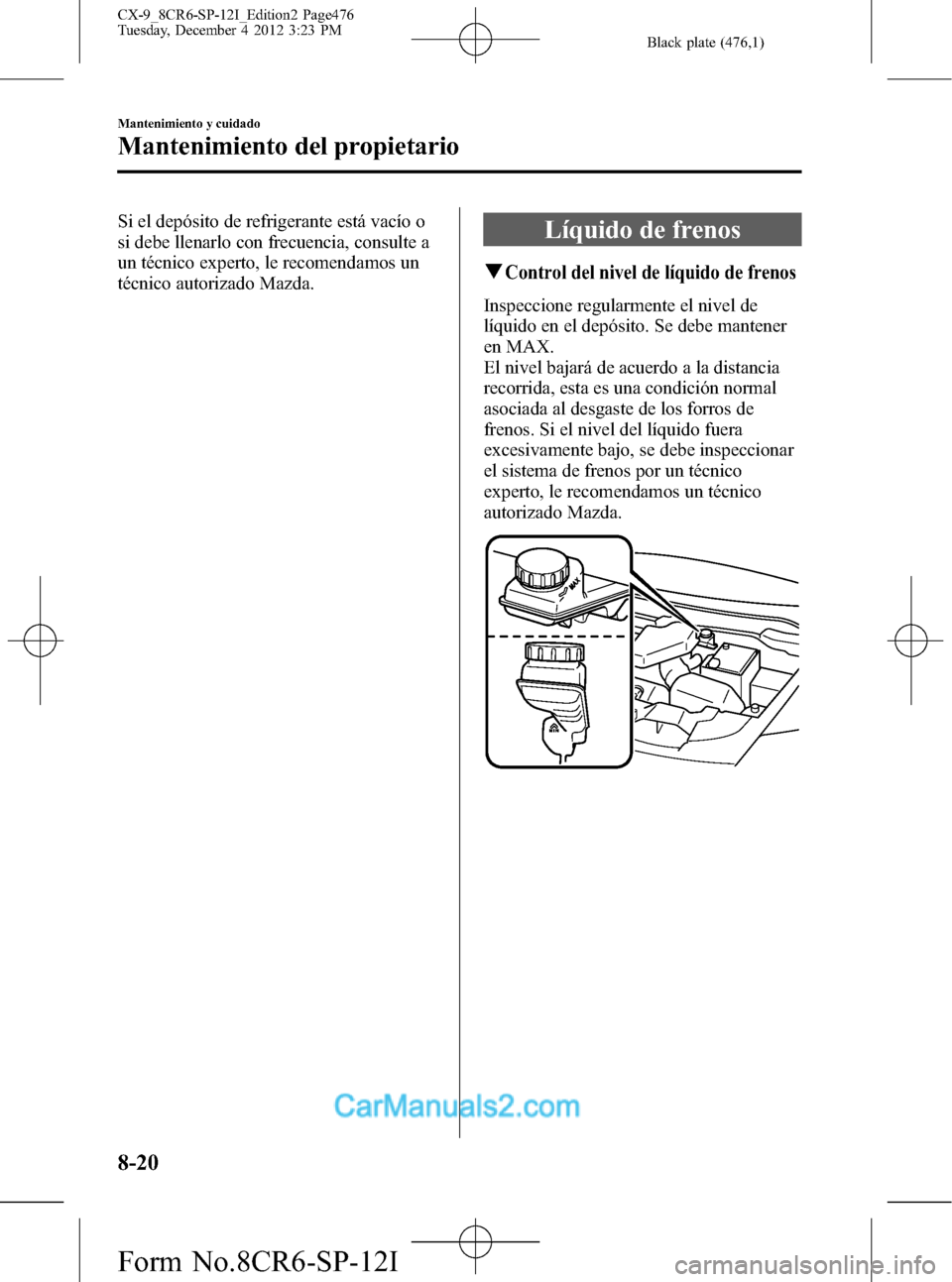

Si el depósito de refrigerante está vacío o
si debe llenarlo con frecuencia, consulte a
un técnico experto, le recomendamos un
técnico autorizado Mazda.Líquido de frenos
qControl del nivel de líquido de frenos
Inspeccione regularmente el nivel de
líquido en el depósito. Se debe mantener
en MAX.
El nivel bajará de acuerdo a la distancia
recorrida, esta es una condición normal
asociada al desgaste de los forros de
frenos. Si el nivel del líquido fuera
excesivamente bajo, se debe inspeccionar
el sistema de frenos por un técnico
experto, le recomendamos un técnico
autorizado Mazda.
8-20
Mantenimiento y cuidado
Mantenimiento del propietario
CX-9_8CR6-SP-12I_Edition2 Page476
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (477,1)

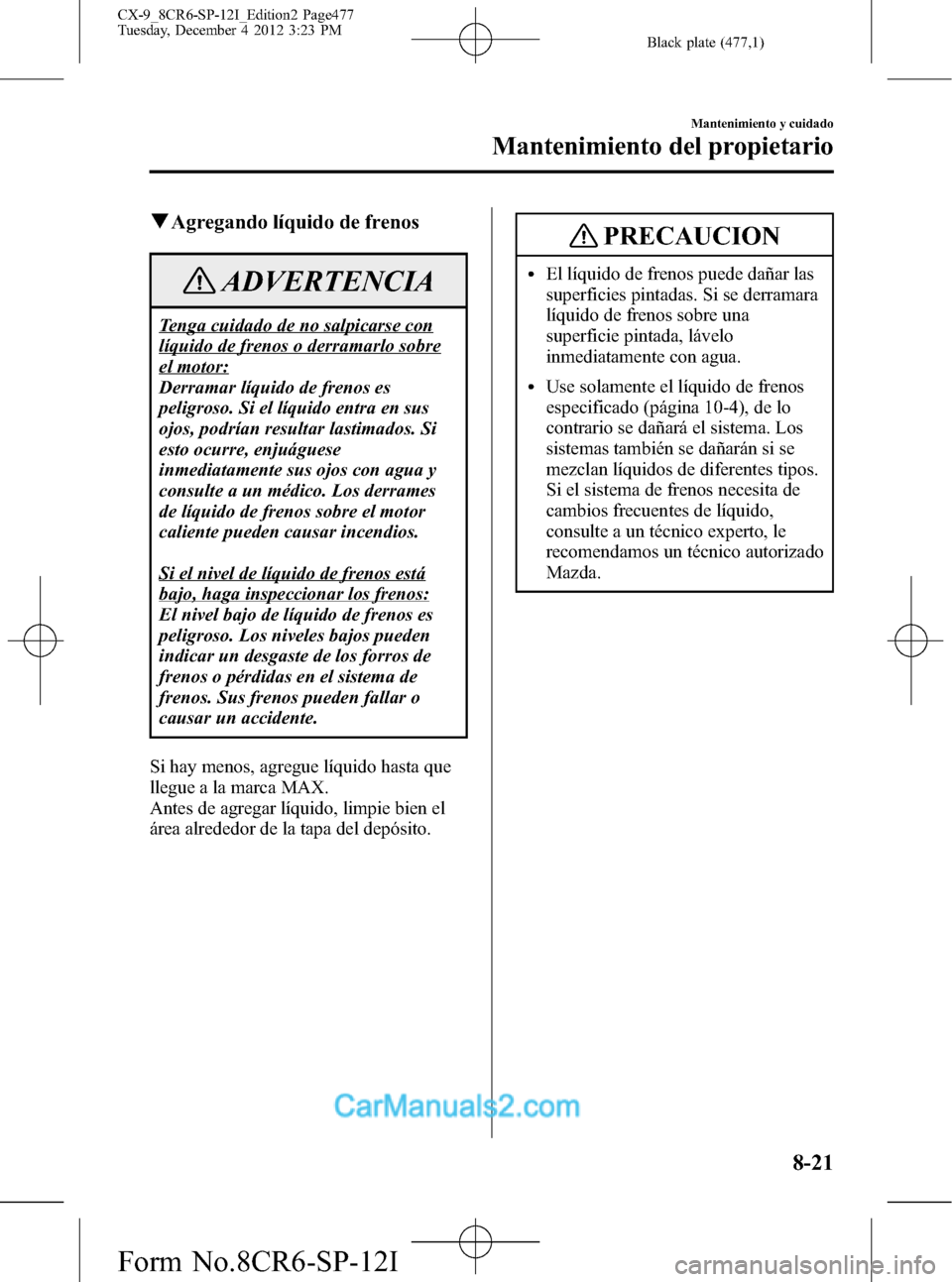

qAgregando líquido de frenos
ADVERTENCIA
Tenga cuidado de no salpicarse con
líquido de frenos o derramarlo sobre
el motor:
Derramar líquido de frenos es
peligroso. Si el líquido entra en sus
ojos, podrían resultar lastimados. Si
esto ocurre, enjuáguese
inmediatamente sus ojos con agua y
consulte a un médico. Los derrames
de líquido de frenos sobre el motor
caliente pueden causar incendios.
Si el nivel de líquido de frenos está
bajo, haga inspeccionar los frenos:
El nivel bajo de líquido de frenos es
peligroso. Los niveles bajos pueden
indicar un desgaste de los forros de
frenos o pérdidas en el sistema de
frenos. Sus frenos pueden fallar o
causar un accidente.
Si hay menos, agregue líquido hasta que
llegue a la marca MAX.
Antes de agregar líquido, limpie bien el
área alrededor de la tapa del depósito.
PRECAUCION
lEl líquido de frenos puede dañar las
superficies pintadas. Si se derramara
líquido de frenos sobre una
superficie pintada, lávelo
inmediatamente con agua.
lUse solamente el líquido de frenos
especificado (página 10-4), de lo
contrario se dañará el sistema. Los
sistemas también se dañarán si se
mezclan líquidos de diferentes tipos.
Si el sistema de frenos necesita de
cambios frecuentes de líquido,
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Mantenimiento y cuidado
Mantenimiento del propietario
8-21
CX-9_8CR6-SP-12I_Edition2 Page477
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (478,1)

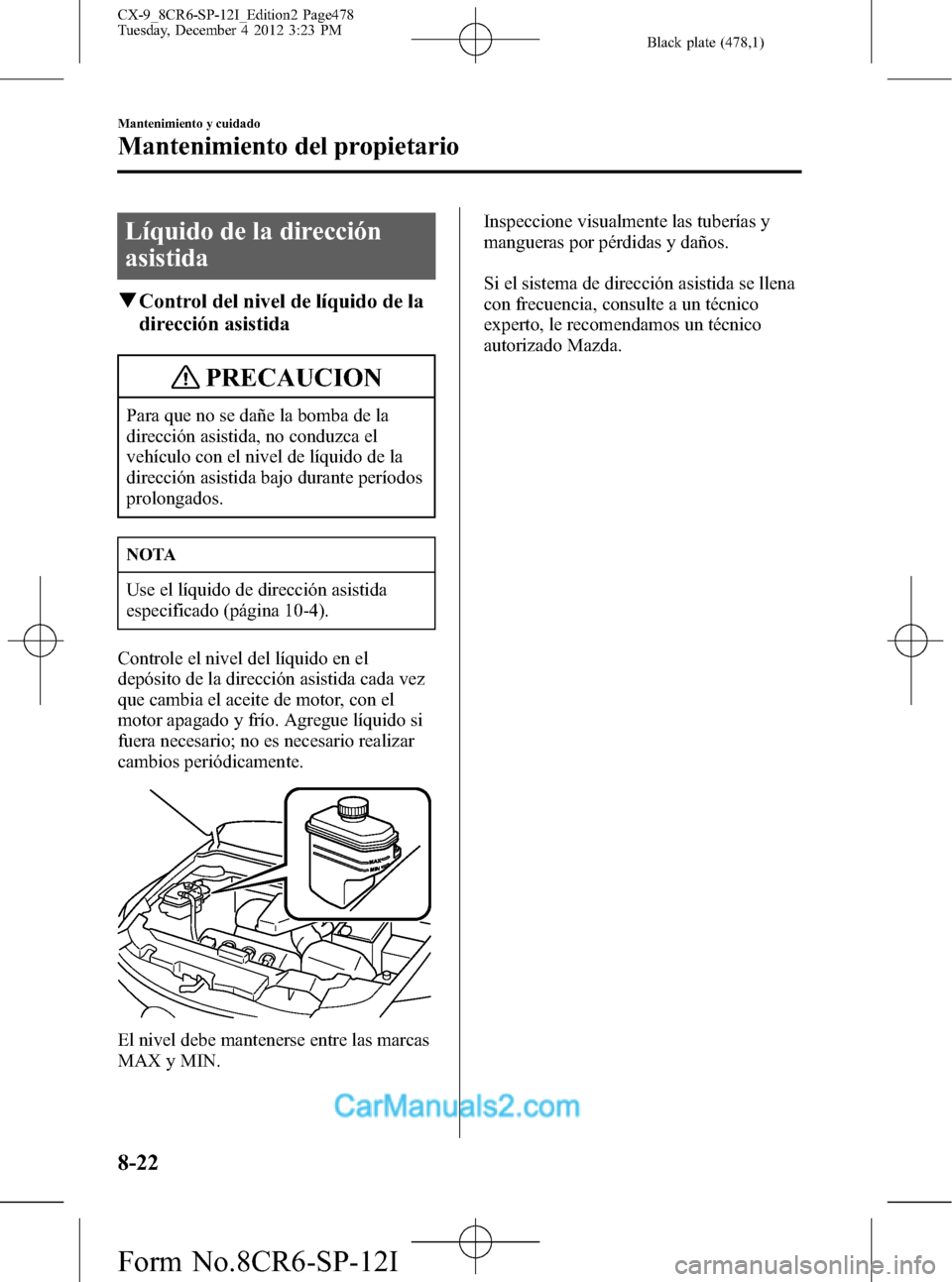

Líquido de la dirección
asistida
qControl del nivel de líquido de la
dirección asistida
PRECAUCION
Para que no se dañe la bomba de la
dirección asistida, no conduzca el
vehículo con el nivel de líquido de la
dirección asistida bajo durante períodos
prolongados.
NOTA
Use el líquido de dirección asistida
especificado (página 10-4).
Controle el nivel del líquido en el
depósito de la dirección asistida cada vez
que cambia el aceite de motor, con el
motor apagado y frío. Agregue líquido si
fuera necesario; no es necesario realizar
cambios periódicamente.
El nivel debe mantenerse entre las marcas
MAX y MIN.Inspeccione visualmente las tuberías y
mangueras por pérdidas y daños.
Si el sistema de dirección asistida se llena
con frecuencia, consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
8-22
Mantenimiento y cuidado
Mantenimiento del propietario
CX-9_8CR6-SP-12I_Edition2 Page478
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (479,1)

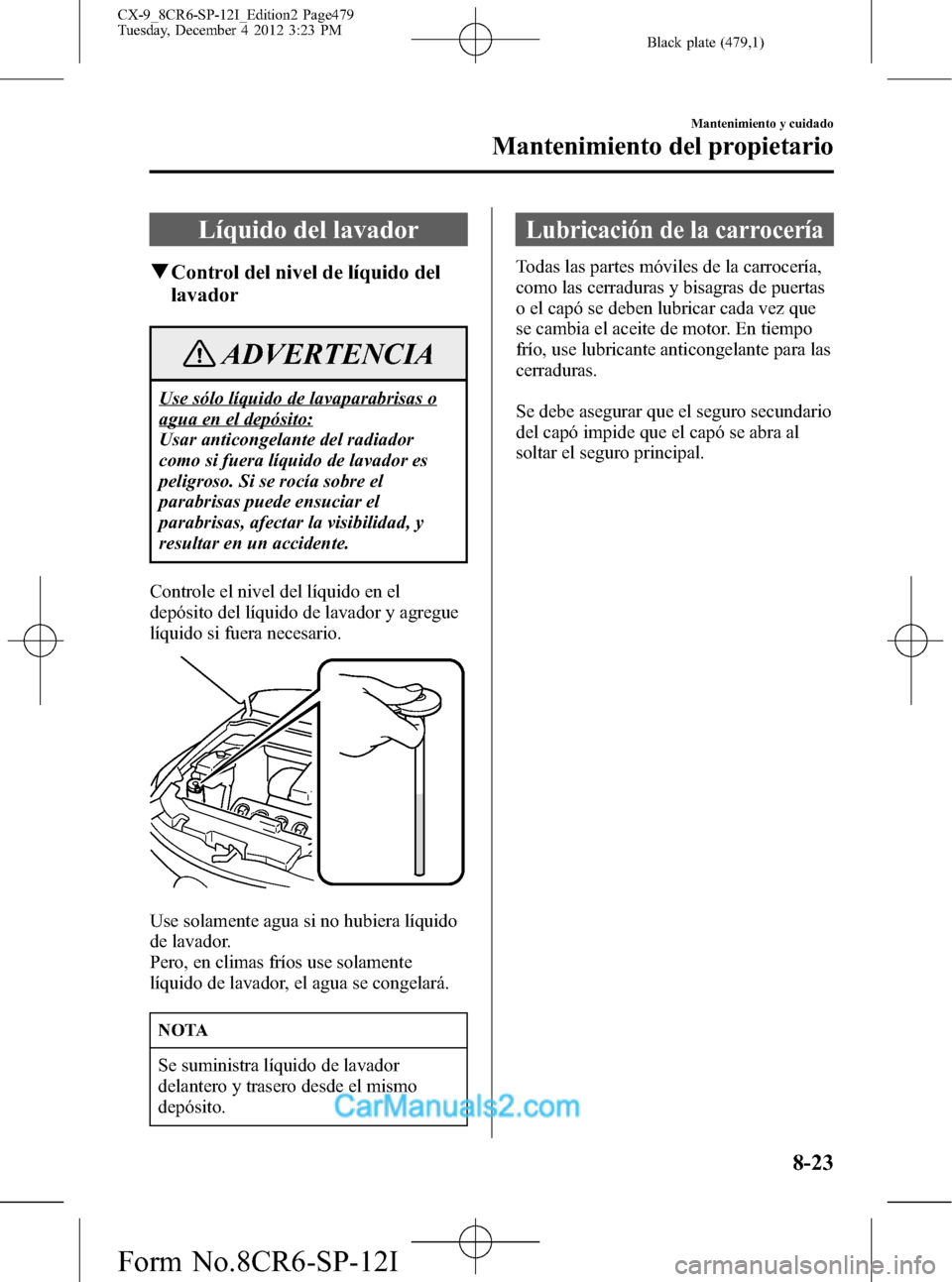

Líquido del lavador
qControl del nivel de líquido del
lavador
ADVERTENCIA
Use sólo líquido de lavaparabrisas o
agua en el depósito:
Usar anticongelante del radiador
como si fuera líquido de lavador es
peligroso. Si se rocía sobre el
parabrisas puede ensuciar el
parabrisas, afectar la visibilidad, y
resultar en un accidente.
Controle el nivel del líquido en el
depósito del líquido de lavador y agregue
líquido si fuera necesario.
Use solamente agua si no hubiera líquido
de lavador.
Pero, en climas fríos use solamente
líquido de lavador, el agua se congelará.
NOTA
Se suministra líquido de lavador
delantero y trasero desde el mismo
depósito.
Lubricación de la carrocería
Todas las partes móviles de la carrocería,
como las cerraduras y bisagras de puertas
o el capó se deben lubricar cada vez que
se cambia el aceite de motor. En tiempo
frío, use lubricante anticongelante para las
cerraduras.
Se debe asegurar que el seguro secundario
del capó impide que el capó se abra al
soltar el seguro principal.
Mantenimiento y cuidado
Mantenimiento del propietario
8-23
CX-9_8CR6-SP-12I_Edition2 Page479
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (480,1)

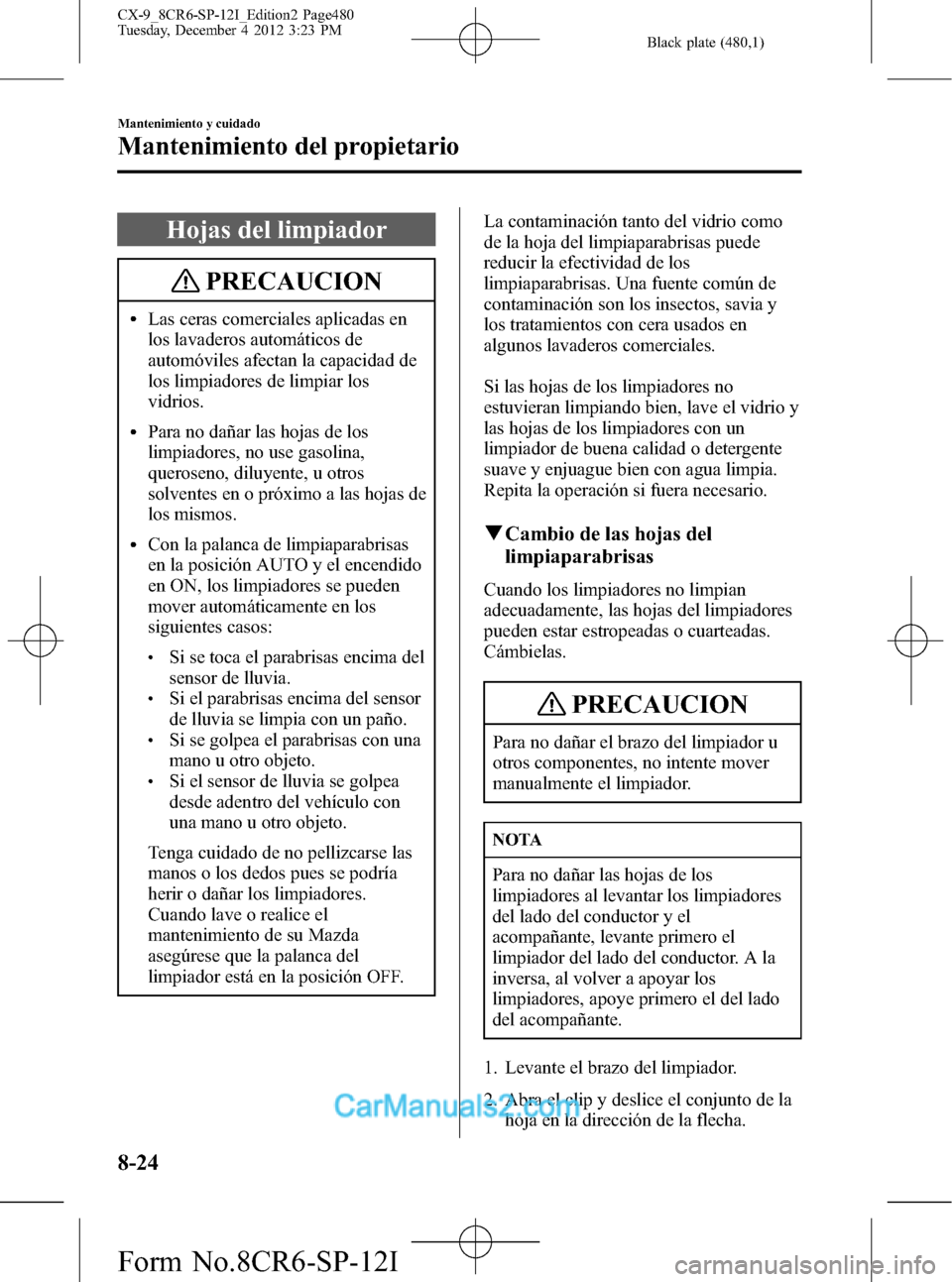

Hojas del limpiador
PRECAUCION
lLas ceras comerciales aplicadas en
los lavaderos automáticos de
automóviles afectan la capacidad de
los limpiadores de limpiar los
vidrios.
lPara no dañar las hojas de los
limpiadores, no use gasolina,
queroseno, diluyente, u otros
solventes en o próximo a las hojas de
los mismos.
lCon la palanca de limpiaparabrisas
en la posición AUTO y el encendido
en ON, los limpiadores se pueden
mover automáticamente en los
siguientes casos:
lSi se toca el parabrisas encima del
sensor de lluvia.
lSi el parabrisas encima del sensor
de lluvia se limpia con un paño.
lSi se golpea el parabrisas con una
mano u otro objeto.
lSi el sensor de lluvia se golpea
desde adentro del vehículo con
una mano u otro objeto.
Tenga cuidado de no pellizcarse las
manos o los dedos pues se podría
herir o dañar los limpiadores.
Cuando lave o realice el
mantenimiento de su Mazda
asegúrese que la palanca del
limpiador está en la posición OFF.La contaminación tanto del vidrio como
de la hoja del limpiaparabrisas puede
reducir la efectividad de los
limpiaparabrisas. Una fuente común de
contaminación son los insectos, savia y
los tratamientos con cera usados en
algunos lavaderos comerciales.
Si las hojas de los limpiadores no
estuvieran limpiando bien, lave el vidrio y
las hojas de los limpiadores con un
limpiador de buena calidad o detergente
suave y enjuague bien con agua limpia.
Repita la operación si fuera necesario.
qCambio de las hojas del
limpiaparabrisas
Cuando los limpiadores no limpian
adecuadamente, las hojas del limpiadores
pueden estar estropeadas o cuarteadas.
Cámbielas.
PRECAUCION
Para no dañar el brazo del limpiador u
otros componentes, no intente mover
manualmente el limpiador.
NOTA
Para no dañar las hojas de los
limpiadores al levantar los limpiadores
del lado del conductor y el
acompañante, levante primero el
limpiador del lado del conductor. A la
inversa, al volver a apoyar los
limpiadores, apoye primero el del lado
del acompañante.
1. Levante el brazo del limpiador.
2. Abra el clip y deslice el conjunto de la
hoja en la dirección de la flecha.
8-24
Mantenimiento y cuidado
Mantenimiento del propietario
CX-9_8CR6-SP-12I_Edition2 Page480
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I
